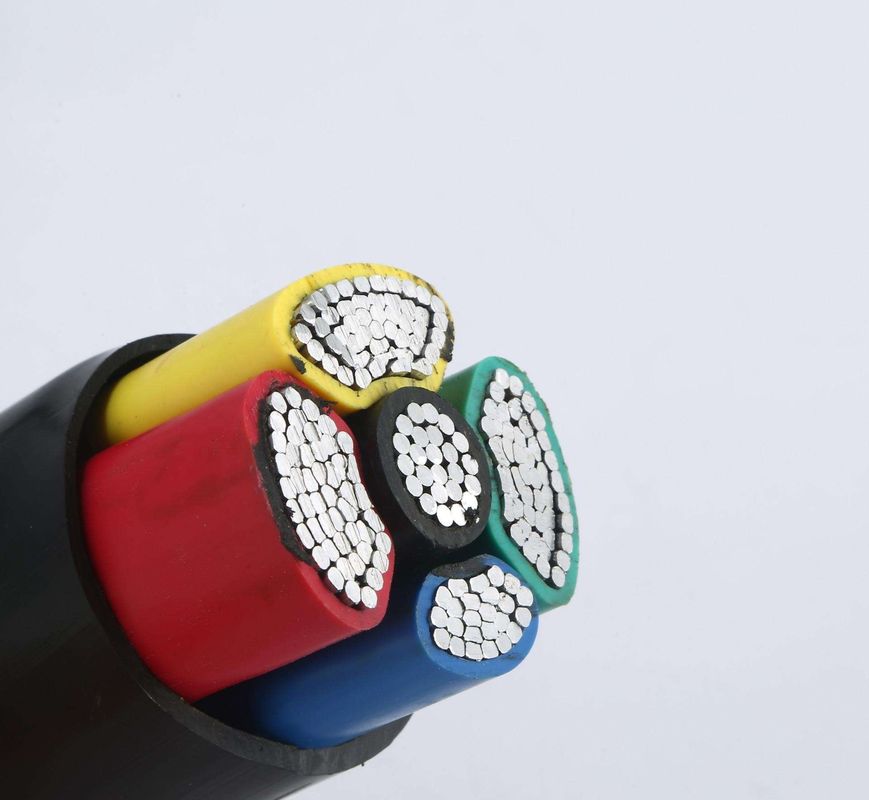

Kabel Daya Listrik Terisolasi 5 Core 25 Mm2 Pe Xlpe
Nomor artikel: YJLV
Nilai tegangan:0,6/1 KV
Standar: GB/T 12706.1-2008, IEC 60502-2004
Produk ini cocok untuk transmisi dan distribusi daya di bawah tegangan pengenal AC 0.6/1kv dan jalur frekuensi operasi 50Hz.
Peringkat tegangan untuk XLPE Kabel listrik | No. x Penampang Nominal Konduktor No. x mm2 | |||||||
1 inti | 2 inti | 3 inti | 3+1 inti | 4 inti | 3+2 inti | 4+1 inti | 5 inti | |
0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x25 mm2 | 2x25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Kabel listrik lainnya
Isolasi polietilen atau PVC ikatan silang, selubung luar PVC atau polietilen, kabel daya/kabel inti tembaga atau kabel daya lapis baja atau non-lapis baja STA
Tipe: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Jumlah inti: inti tunggal, 2 inti, 3 inti, 4 inti, 5 inti
Rentang produksi: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2 ,630mm2
Tegangan yang relevan: 300/300v, 300/500v, 450/750v, 0,6/1kV
Aplikasi
Produk ini cocok untuk transmisi dan distribusi listrik di bawah tegangan pengenal AC 0.6/1kv, frekuensi operasi garis 50Hz.
Kabel daya tegangan rendah digunakan untuk transmisi dan distribusi daya dalam sistem transmisi dan distribusi 1kV.Banyak digunakan dalam tenaga listrik, pertambangan, konstruksi, metalurgi, petrokimia, komunikasi dan bidang lainnya, sepenuhnya menggantikan kabel listrik berinsulasi kertas yang diresapi minyak.
Kabel listrik berisolasi polietilena ikat silang Kabel listrik berisolasi polietilena ikat silang memiliki banyak keunggulan dibandingkan kabel berisolasi kertas dan berisolasi PVC.Kabel polietilen cross-linked memiliki keunggulan kekuatan listrik yang tinggi, kekuatan mekanik, ketahanan penuaan yang tinggi, ketahanan stres lingkungan, ketahanan korosi kimia, konstruksi sederhana, kemudahan penggunaan dan suhu kerja jangka panjang yang tinggi.Itu dapat diletakkan tanpa batasan keturunan.
Keuntungan dari kabel polietilen cross-linked
kabel polietilen cross-linked memiliki suhu operasi jangka panjang yang lebih tinggi dan peringkat arus yang lebih tinggi.Di bawah kondisi lingkungan yang sama, kabel polietilena ikat silang dapat dikurangi ukurannya sebesar 1 atau 2 langkah (penampang melintang normal) dibandingkan dengan kabel PVC.Ini tidak hanya meningkatkan kualitas dan kinerja produk, tetapi juga mengurangi biaya produksi kabel.Kabel lapis baja
